Cavo di ricarica UL

Cavi di ricarica per veicoli elettrici certificati UL americani

Norma di riferimento: UL2263

File UL n.:E345899

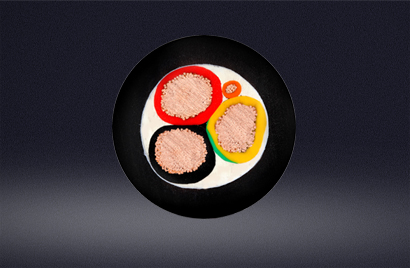

Cavi di ricarica per veicoli elettrici certificati UL americani

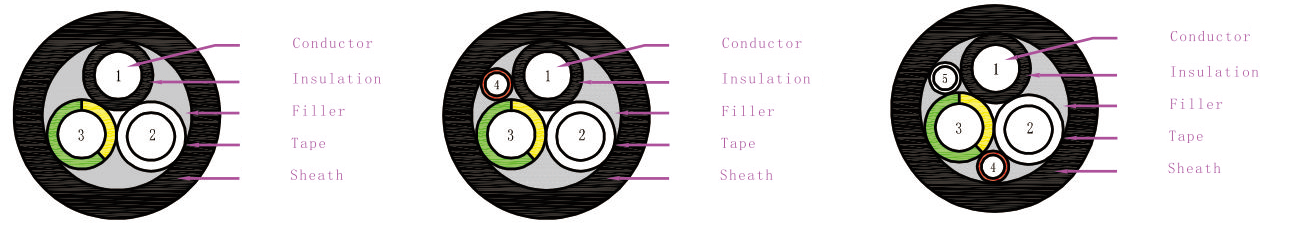

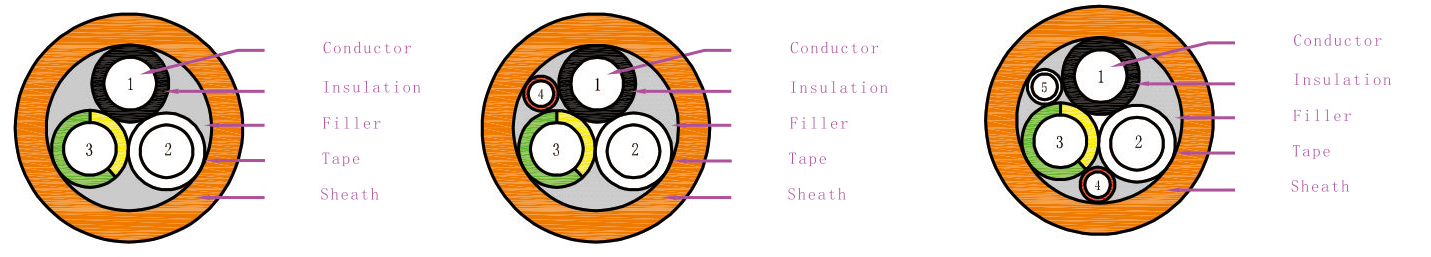

 struttura   Caratteristiche
 1.Conduttore  Temperatura nominale: -40℃~105℃
 Materiale: rame nudo  Tensione nominale: 300 V, 600 V o 1000 V
 2.Isolamento  Prova della fiamma: metodo di prova VW-1 Conforme a UL 2556
 Materiale: TPE o PVC  raggio di curvatura: ≥5*OD
 colore: nero, bianco, verde/giallo  Tensione dielettrica: 1.5kVac/1min Metodo di prova senza guasti Conforme a UL 2556
 3.Riempitivo  Piegatura a freddo: -40℃/4h Nessuna fessura Metodo di prova Conforme a UL 2556
 Materiale: cavo in PP  Shock a caldo: 150℃/1h Nessuna fessura Metodo di prova Conforme a UL 2556
 4.Nastro  Resistenza all'olio: IRM902, 60℃/168h trazione e allungamento ≥70% valore non invecchiato
 Materiale: tessuti non tessuti  Resistenza allo schiacciamento: S≤12AWG 4,45kN, 12AWG<S≤2AWG, 11,1kN, 2AWG<S 15,6kN
 5.Giacca  Resistenza agli agenti atmosferici: 720 in un meteorologo ad arco allo xeno, senza crepe
 Materiale: TPE o PVC  Requisiti ambientali: Conforme a RoHS 2.0 e REACH
 Colore: nero o arancione

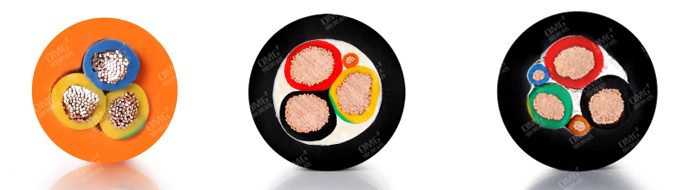

Cavi di ricarica per veicoli elettrici certificati UL americani

Cavi di ricarica per veicoli elettrici certificati UL americani



Numero del prodotto

specificazione



Diametro esterno ritorto del conduttore



Resistenza del conduttore



Corrente ammissibile di riferimento



Diametro esterno completo



Imballaggio del cavo









600V or 1000V

EVE(TPE)

EVT(PVC)

3×16AWG

1.5/1.2

14.1

12A

10.8±0.5

1000m/700#

3×14AWG

1.9/1.2

8.88

16A

11.8±0.5

800m/700#

3×12AWG

2.4/1.2

5.58

23A

14.3±0.5

500m/700#

3×10AWG

3.0/1.2

3.51

32A

15.6±0.5

500m/700#

2×8AWG+10AWG

4.3/3.0

2.23/3.51

48A

20.9±0.8

500m/950#

2×6AWG+8AWG

5.4/4.3

1.40/2.23

63A

23.4±0.8

400m/950#

2×4AWG+6AWG

6.6/5.4

0.882/1.4

75A

27.0±0.9

300m/950#

2×2AWG+4AWG

8.2/6.6

0.555/0.882

100A

30.5±1.0

400m/1200#

3×16AWG+1×18AWG

1.5/1.2

14.1/22.4

12A

11.4±0.5

800m/700#

3×14AWG+1×18AWG

1.9/1.2

8.88/22.4

16A

13.5±0.5

500m/700#

3×12AWG+1×18AWG

2.4/1.2

5.58/22.4

23A

14.5±0.5

500m/700#

3×10AWG+1×18AWG

3.0/1.2

3.51/22.4

32A

15.8±0.6

500m/700#

2×8AWG+10AWG+18AWG

4.3/3.0

2.23/3.51/22.4

48A

20.9±0.8

500m/950#

2×6AWG+8AWG+18AWG

5.4/4.3

1.40/2.23/22.4

63A

23.4±0.8

400m/950#

2×4AWG+6AWG+18AWG

6.6/5.4

0.882/1.4/22.4

75A

27.0±0.9

300m/950#

2×2AWG+4AWG+18AWG

8.2/6.6

0.555/0.882/22.4

100A

30.5±1.0

400m/1200#

3×16AWG+2×18AWG

1.5/1.2

3.51/22.4

12A

12.2±0.5

500m/700#

3×14AWG+2×18AWG

1.9/1.2

8.88/22.4

16A

14.1±0.5

500m/700#

3×12AWG+2×18AWG

2.4/1.2

5.58/22.4

23A

15.1±0.6

500m/700#

3×10AWG+2×18AWG

3.0/1.2

3.51/22.4

32A

15.8±0.6

500m/700#

2×8AWG+10AWG+2×18AWG

4.3/3.0

2.23/3.51

48A

20.9±0.8

500m/950#

2×6AWG+8AWG+2×18AWG

5.4/4.3

1.40/2.23

63A

23.4±0.8

400m/950#

2×4AWG+6AWG+2×18AWG

6.6/5.4

0.882/1.4

75A

27.0±0.9

300m/950#

2×2AWG+4AWG+2×18AWG

8.2/6.6

0.555/0.882

100A

30.5±1.0

400m/1200#

2×1/0AWG+2AWG

10.5/8.2

0.349/0.555

200A

38.0±1.0

250m/1200#

2×3/0AWG+1/0AWG

13.05/10.5

0.219/0.349

260A

45.0±1.0

150m/1200#

300V

EVJE(TPE)

EVJT(PVC)

3×16AWG

1.5/1.2

3.51/22.4

12A

9.5±0.3

1200m/700#

3×14AWG

1.9/1.2

8.88/22.4

16A

10.2±0.5

1000m/700#

3×12AWG

2.4/1.2

5.58/22.4

23A

11.4±0.5

800m/700#

3×16AWG+1×18AWG

1.5/1.2

3.51/22.4

12A

10.5±0.5

1000m/700#

3×14AWG+1×18AWG

1.9/1.2

8.88/22.4

16A

11.1±0.5

80m/700#

3×12AWG+1×18AWG

2.4/1.2

5.58/22.4

23A

12.2±0.5

500m/700#

3×16AWG+2×18AWG

1.5/1.2

3.51/22.4

12A

11.3±0.5

800m/700#

3×14AWG+2×18AWG

1.9/1.2

8.88/22.4

16A

12.0±0.5

800m/700#

3×12AWG+2×18AWG

2.4/1.2

5.58/22.4

23A

13.1±0.5

500m/700#

Il numero di cavi di segnale può essere 0~6 o più, le specifiche del conduttore del cavo di segnale possono essere 16AWG, 18AWG, 20AWG, 22AWG.

Le suddette specifiche di prodotto, dimensioni e strutture possono subire variazioni a causa del progresso tecnologico, analoghe specifiche possono essere progettate e realizzate in base alle esigenze del cliente.

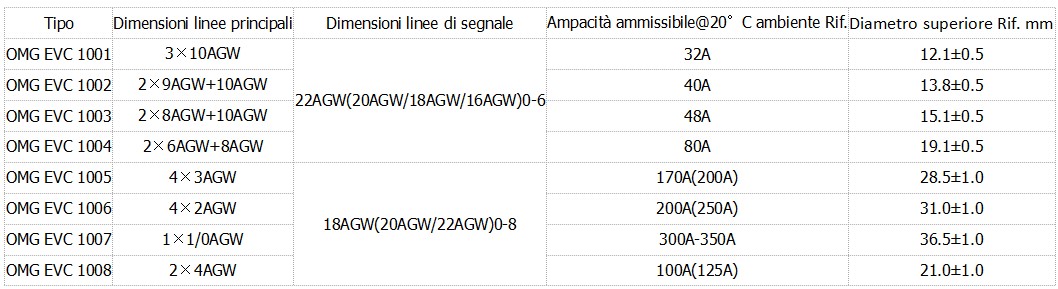

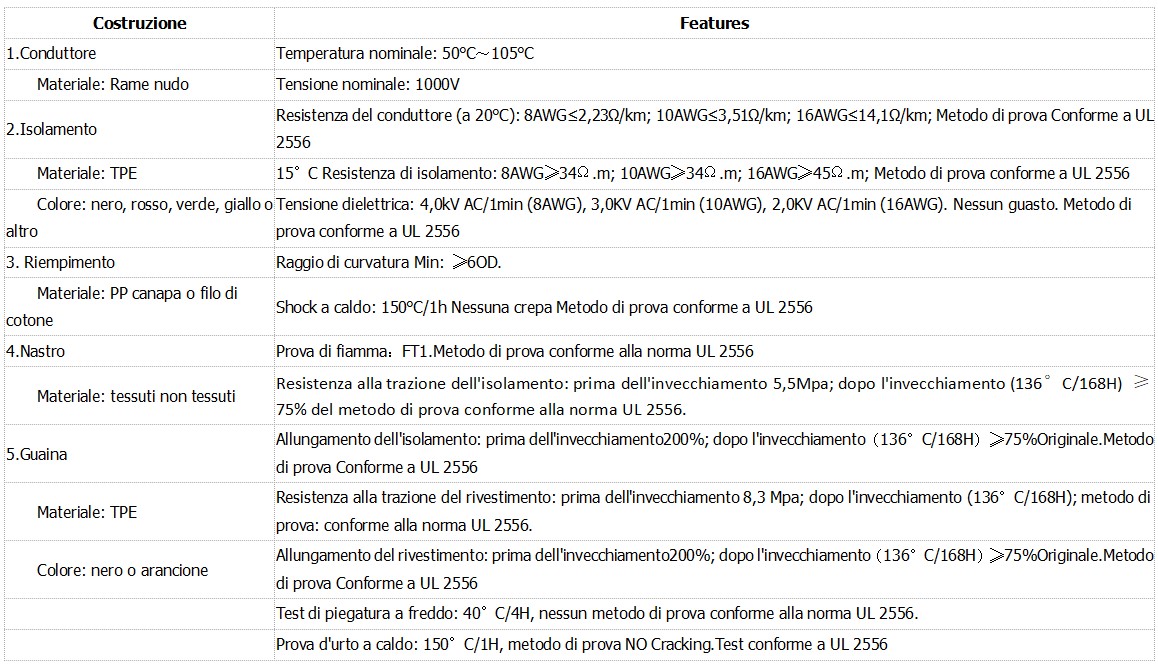

Cavo in nylon NACS

Norma di riferimento:UL2263

Numero di certificato: E345899





Raccomandazione sui prodotti correlati

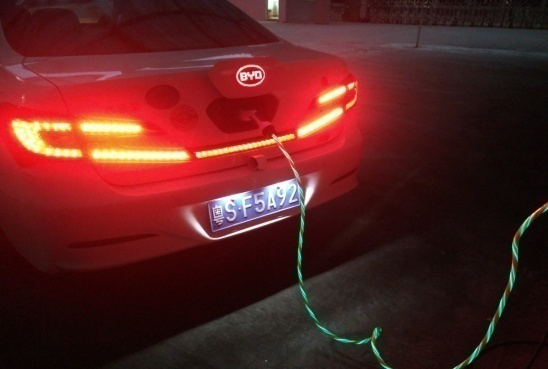

Cavo di ricarica illuminato

Cavo di ricarica illuminato

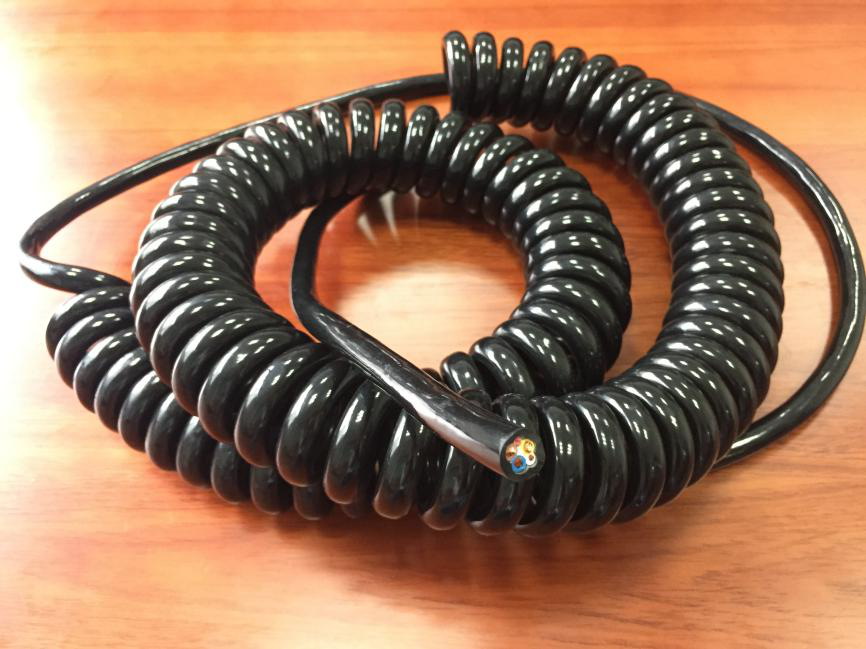

Cavo di ricarica a molla
