Cavi di ricarica standard UE EN50620
Norma di riferimento: prEN 50620, IEC62893
Certificato n.:6003773.01

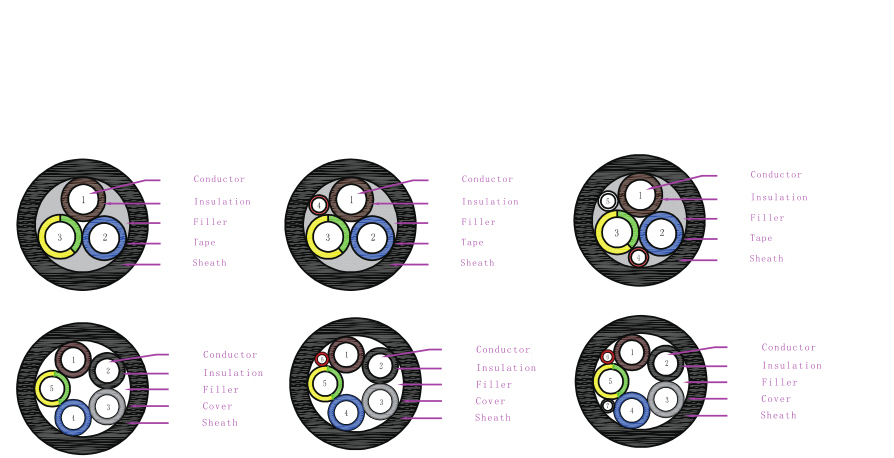

Descrizione del prodotto:
| struttura | Caratteristiche del cavo |
| 1.conduttore | Temperatura applicabile: -40℃～90℃ |
| Materiale: rame nudo | Tensione nominale: CA 300/500 V, 450/750 V, CC 1000 V |
| 2.Isolamento | Test di combustione: metodo di prova VW-1 Conforme a UL 2556 |
| Materiale: ERP | Raggio di curvatura minimo: ≥6*OD |
| Colore: marrone, blu, giallo/verde | Resistenza alla tensione: 2,5 kVac/15 min.Nessun guasto |
| 3.Riempimento | Impatto a bassa temperatura: -40 , senza crepe |
| Materiale: cavo in PP | Shock termico: 150℃/1h Senza crepe |
| 4.nastro | Resistenza all'olio: IRM902, IRM903, cambio OD benzina 20h ≤15% senza crepe |
| Materiale: tessuto non tessuto | Anti-estrusione: Sq≤4, schiacciare force≥4KN;4≤Sq≤35, schiacciare force≥11KN; |
| 5.giacca | Resistenza ad acidi e alcali: 168h, variazione della resistenza alla trazione ≤30%; allungamento ≥100% |
| Materiale: TPU | Requisiti ambientali: Conforme a RoHS e REACH |
| Colore: nero | |
Numero del prodotto |
specificazione |
Diametro esterno ritorto del conduttore |
Resistenza del conduttore |
Corrente ammissibile di riferimento |
non schermato
Diametro esterno completo |
Imballaggio del cavo |
H05BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.6~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
9.8~10.8 |
800m/700# |
|
H07BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.8~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
10~10.8 |
800m/700# |
|
3×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
35A |
11.5 |
500m/700# |
|
3×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
44A |
13.2 |
400m/800# |
|
3×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
62A |
16.3 |
500m/950# |
|
3×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
82A |
19 |
500m/700# |
|
5×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
20A |
13.5 |
500m/950# |
|
5×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
30A |
15 |
400m/950# |
|
5×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
38A |
16.8 |
300m/950# |
|
5×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
54A |
20 |
300m/1200# |
|
5×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
71A |
23.5 |
800m/700# |
|
5×25mm2+(0～2)×(0.5～0.75)mm2 |
7.2 |
0.78 |
94A |
29 |
800m/700# |
|
5×35mm2+(0～2)×(0.5～0.75)mm2 |
8.4 |
0.554 |
117A |
32.8 |
500m/700# |
Le suddette specifiche di prodotto, dimensioni e strutture possono subire variazioni a causa del progresso tecnologico, analoghe specifiche possono essere progettate e realizzate in base alle esigenze del cliente.
