Test del cavo ad alta tensione per veicoli elettrici OMG (parte 2)

Date:2019/12/6 14:42:51




Rapporto di prova del cavo EV OMG

请输入标题





sommario

  1. Scopi di test

  2. Oggetto di prova
  3. Contenuto di prova

  4. riassumere


1Scopi di test


Prova le varie funzioni del cavo omg



2Oggetto di prova


Cavi per veicoli elettrici OMG




3Contenuto di prova

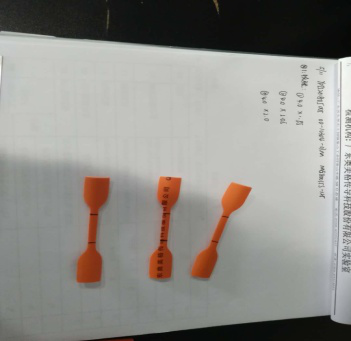

01

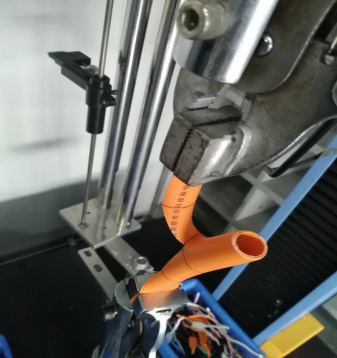

Trazione, allungamento



Trazione, allungamento      Trazione, allungamento

....

La resistenza alla trazione e l'allungamento sono la forza di trazione massima accettabile dell'oggetto in prova. Quanto sopra è il confronto tra il test prima (a sinistra) e dopo il test (a destra). L'allungamento è quasi 1,5 volte l'originale.




02
Resistenza allo strappo



Resistenza allo strappo       Resistenza allo strappo
....



La resistenza allo strappo si riferisce alla resistenza allo strappo in punta in caso di cricche, che è di 20N/mm² (circa due chilogrammi per millimetro quadrato) a seconda del funzionamento del tester.



03

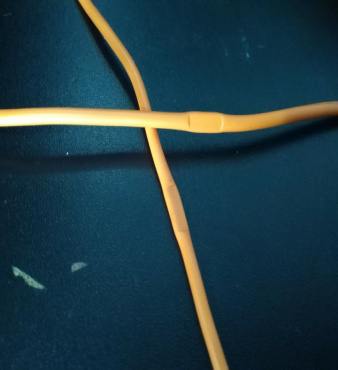

Deformazione termica 150℃*1H
Deformazione termica 150℃*1H     Deformazione termica 150℃*1H
....

La deformazione termica consiste nel posizionare il cavo in un ambiente a 150°C per 1 ora e osservare la profondità della rientranza.La rientranza non è rotta e il tasso di indentazione è inferiore al 50%.


04

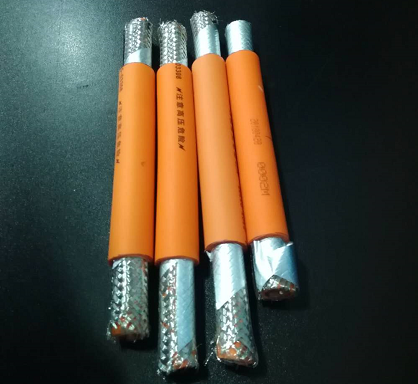

Shock termico 150℃* 1H

Shock termico 150℃* 1H

Shock termico significa che a causa del rapido riscaldamento o raffreddamento, l'oggetto genera una grande quantità di scambio termico in un breve periodo di tempo.Quando la temperatura cambia drasticamente, l'oggetto produrrà uno stress termico da shock; dopo il test (sotto), il cavo non Varietà.

Shock termico 150℃* 1H

....





05
Resistenza di volume



Resistenza di volume

La resistenza di volume è anche chiamata resistività di volume



06

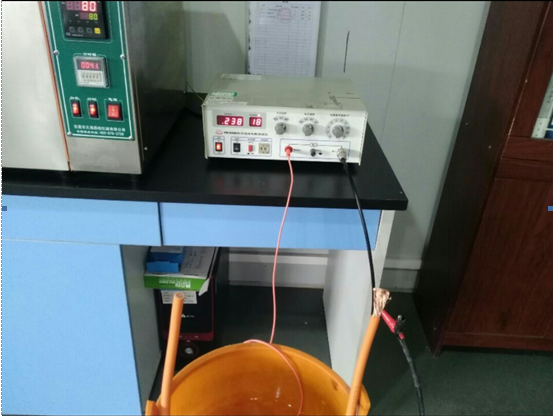

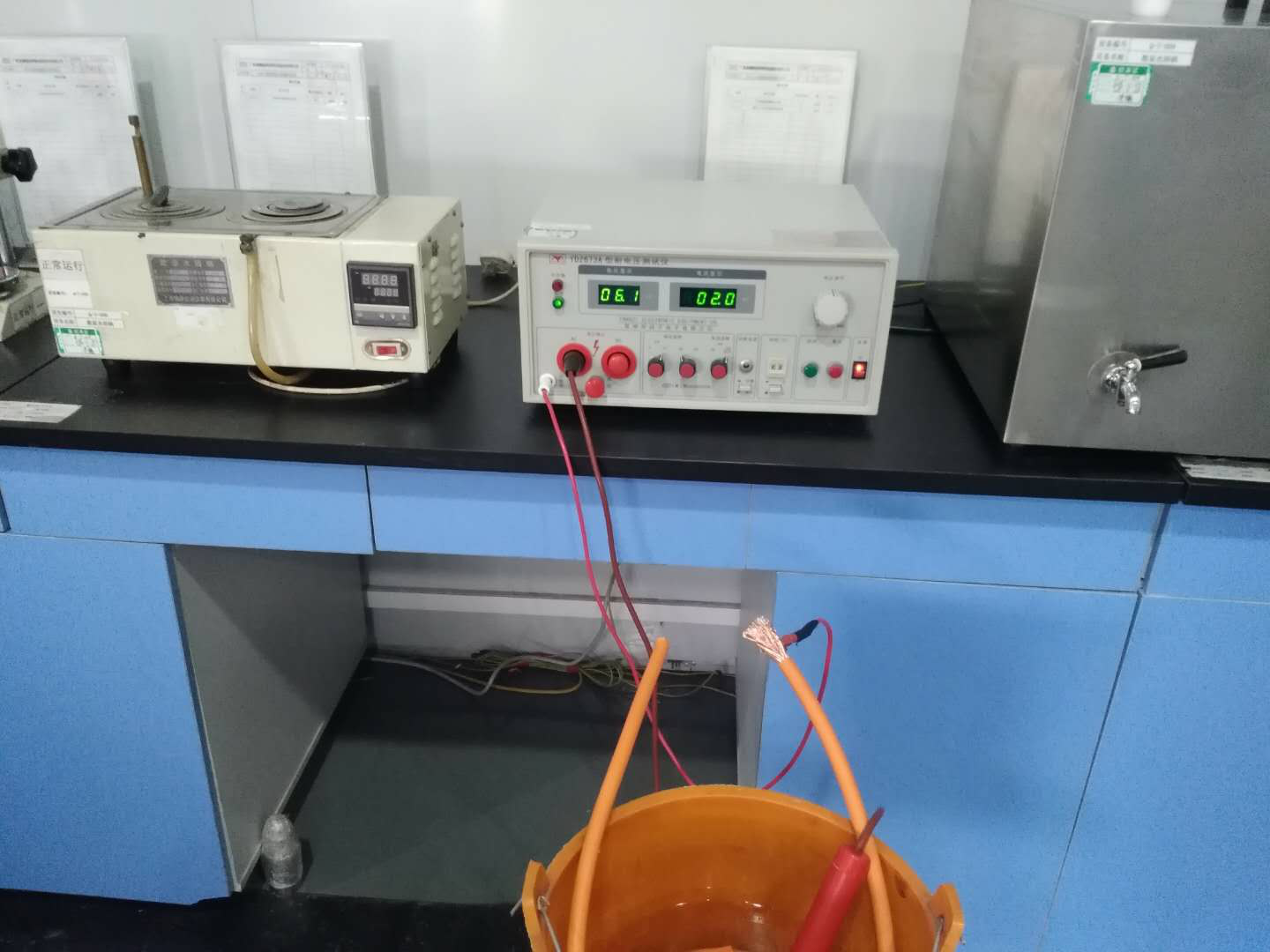

resistere alla tensione
resistere alla tensione

I cavi OMG EV possono sopportare la massima tensione di tensione, 6KV / 15 min


07

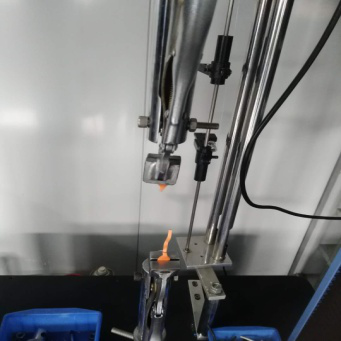

Estensione a caldo: 200℃*15min



Estensione a caldo: 200℃*15min

L'allungamento del cavo dopo il riscaldamento (in caso di tensione), la considerazione principale è il grado di reticolazione del polietilene, maggiore è il grado di reticolazione, minore è l'estensione termica.L'estensione specifica è visibile dalla figura sopra.

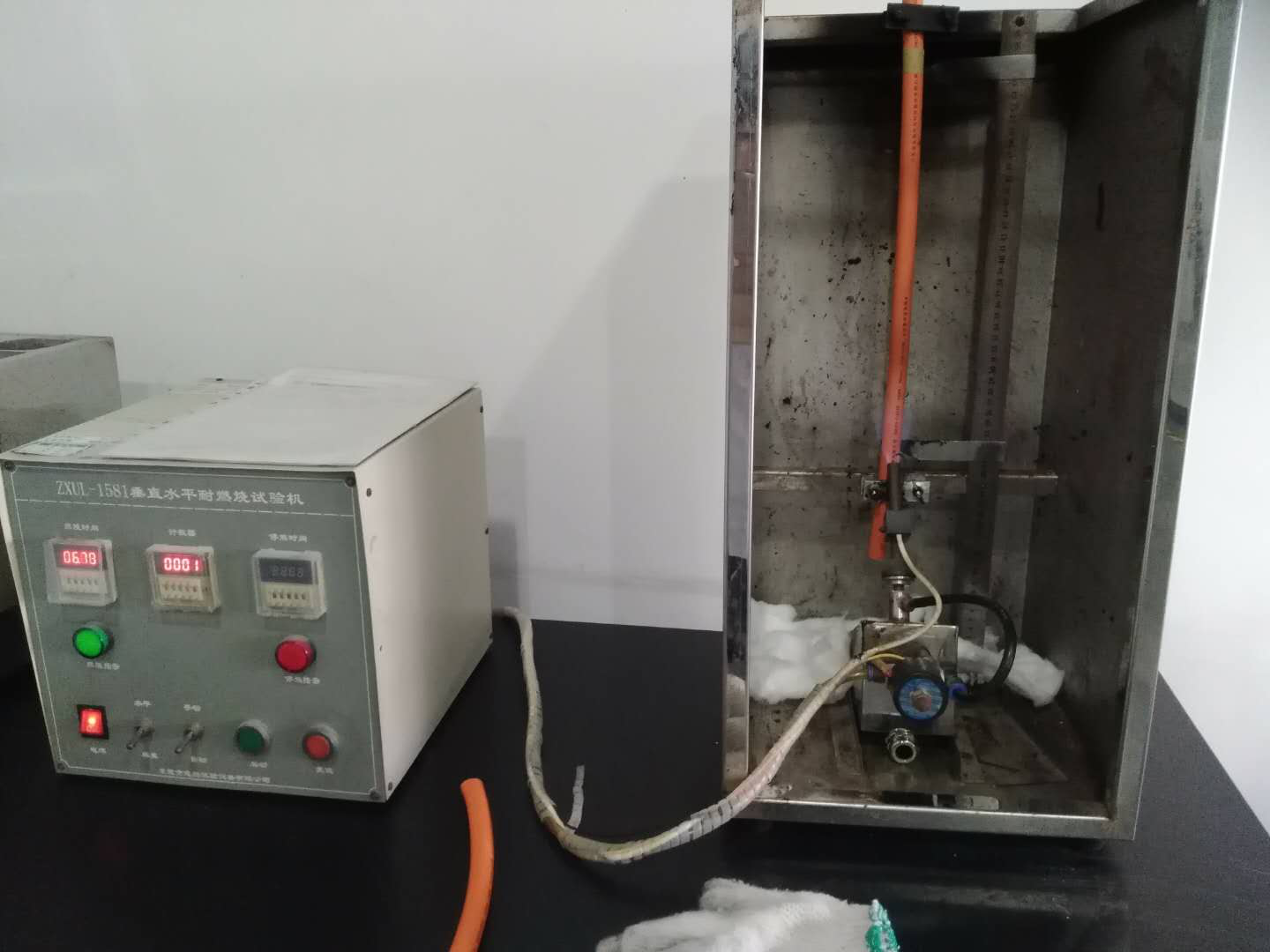

08

combustione


combustione

La fiamma libera accende il cavo e l'incendio viene immediatamente estinto

09

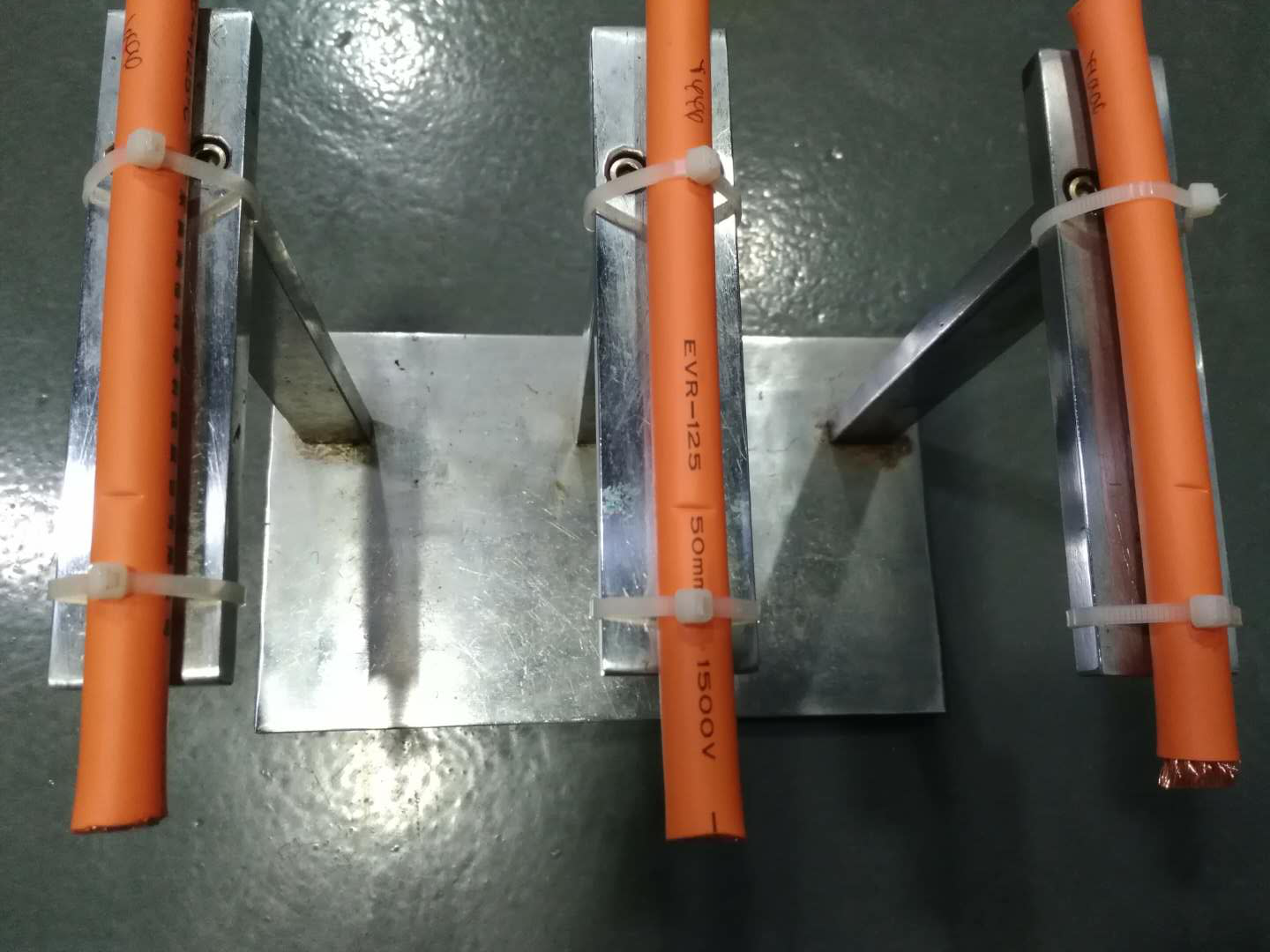

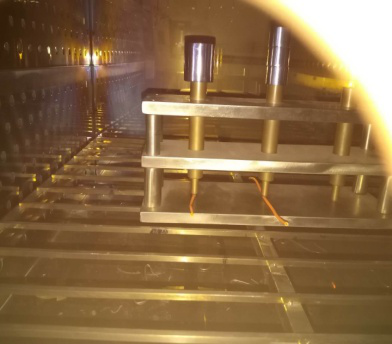

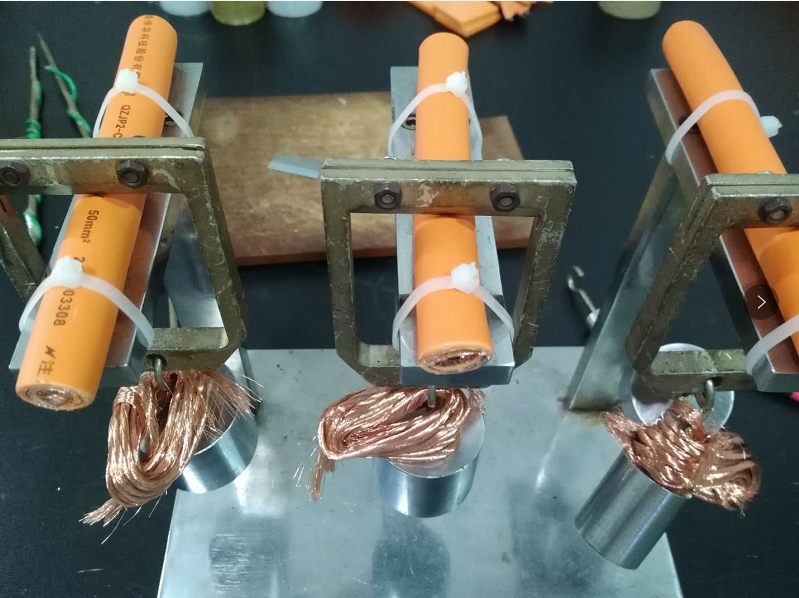

Pressione ad alta temperatura


Pressione ad alta temperaturaPressione ad alta temperatura

....

Nella condizione di 150 ℃*4 ore, il peso di sollevamento è di 600 g, si vede solo una rientranza sottile e il cavo non è rotto e il rapporto di rientranza è inferiore al 50%.

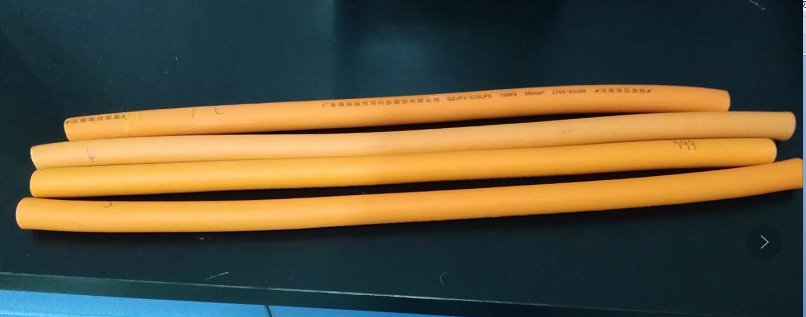

10

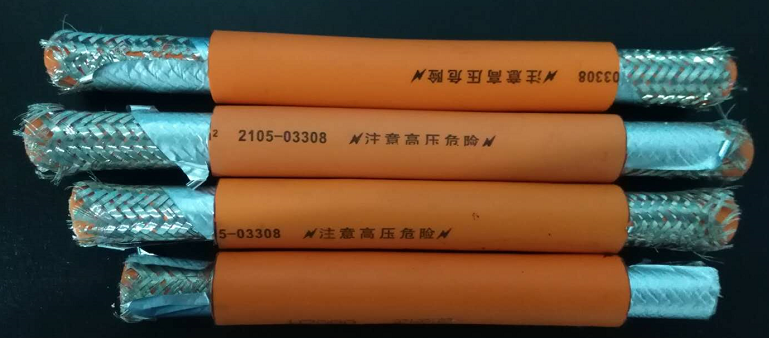

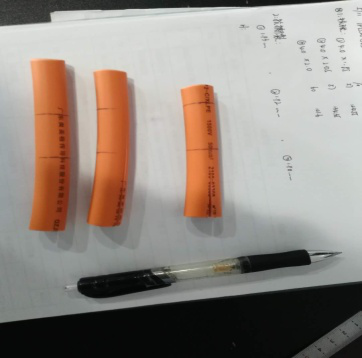

Contrazione termica: 150℃* 15min


Contrazione termica: 150℃* 15min

Contrazione termica: 150℃* 15min

Il ritiro termico è la variazione di volume del materiale termoplastico dovuta al suo tasso di espansione termica inerente.Non vi è alcuna variazione significativa nel grafico superiore (prima del test) e nel grafico inferiore (dopo il test).




11

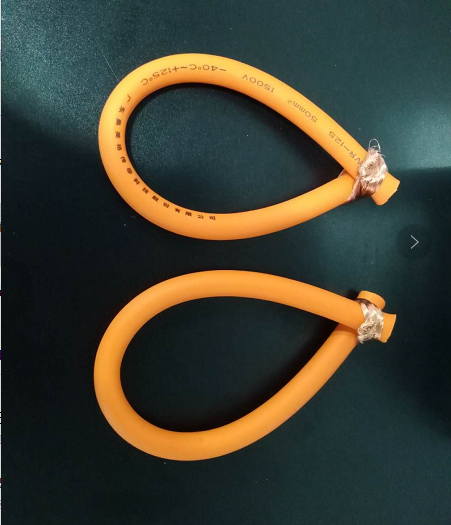

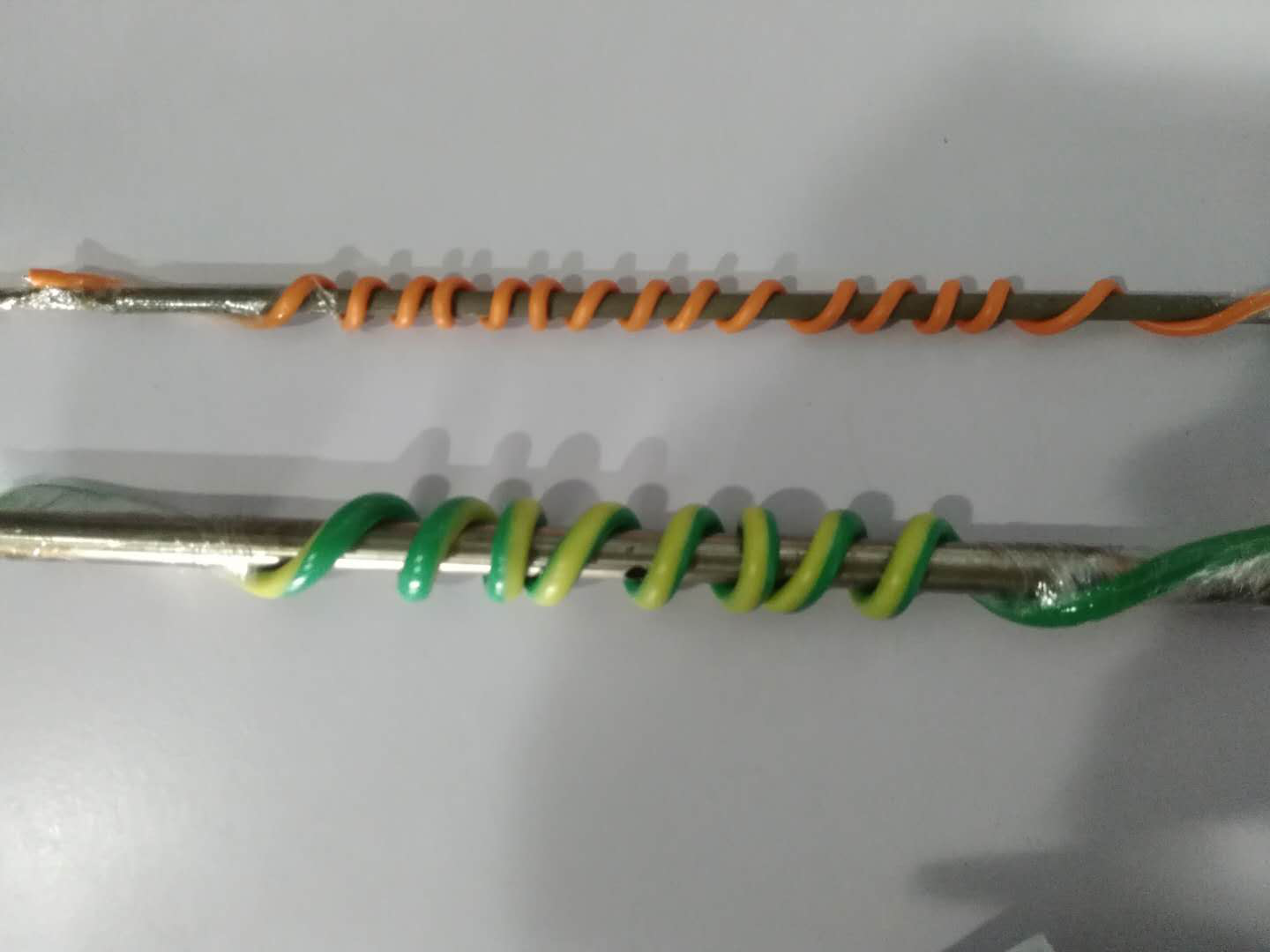

Avvolgimento a bassa temperatura: -40℃*4H




Avvolgimento a bassa temperatura: -40℃*4H

Avvolgimento a bassa temperatura: -40℃*4H


Non c'è fissione all'esterno, anche se la temperatura è molto bassa, è comunque facile stare bene Temperatura minima: Si valutano le prestazioni di un cavo tondo o di un nucleo tondo isolato a bassa temperatura.




12

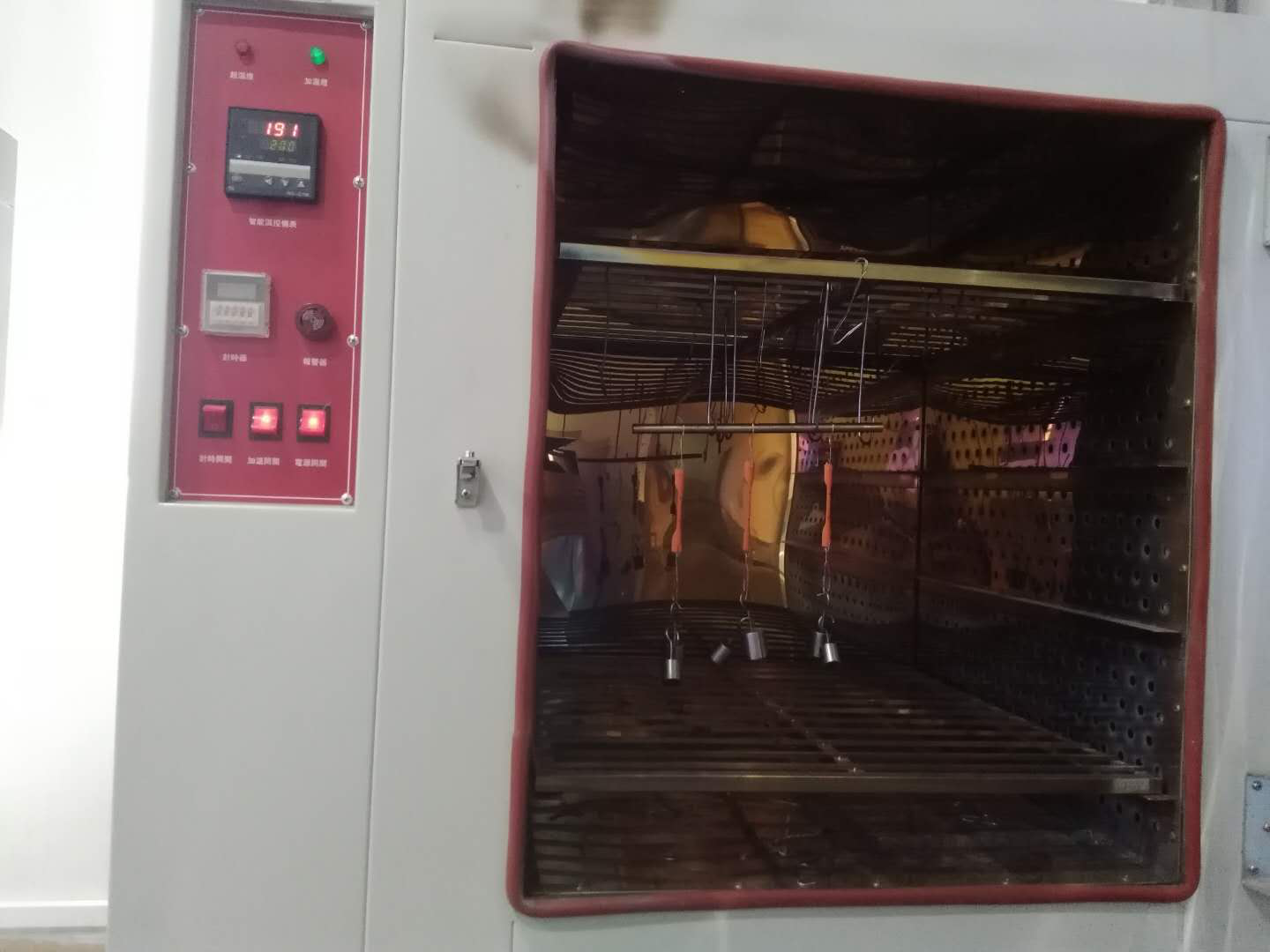

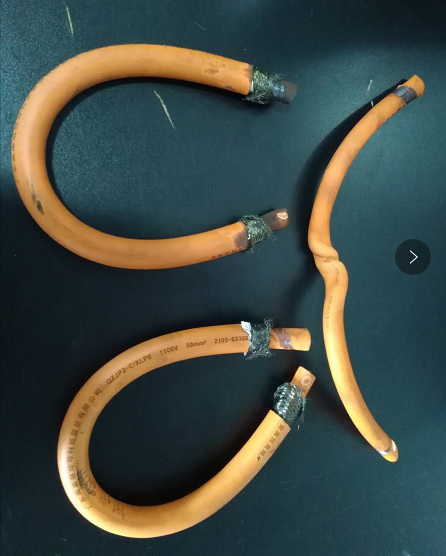

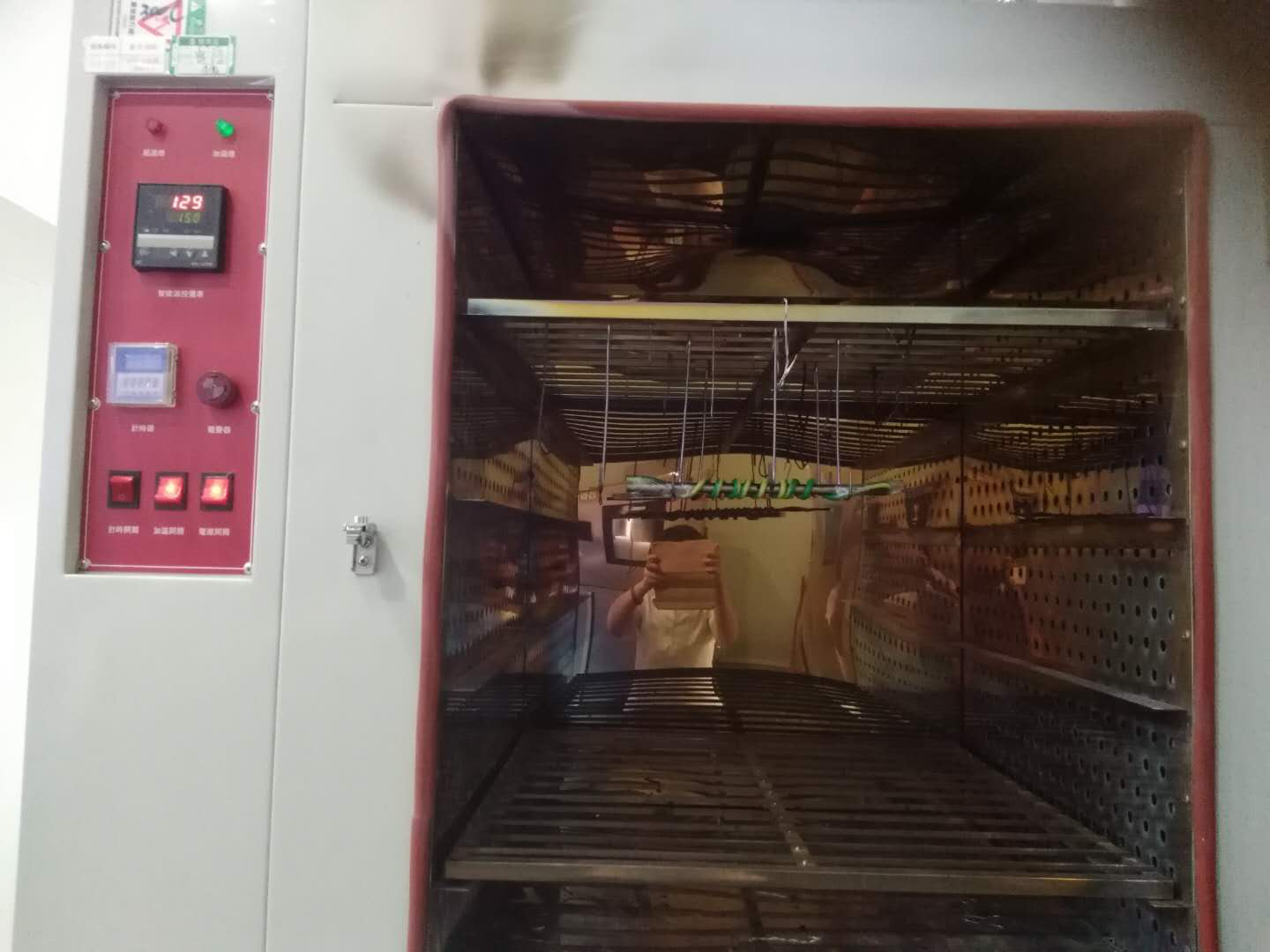

Invecchiamento a lungo termine: 150℃*3000H


Invecchiamento a lungo termine: 150℃*3000H

Invecchiamento a lungo termine: 150℃*3000H

....

L'invecchiamento a lungo termine dopo 150 gradi e 3000 ore è solo la deformazione del guscio, senza crepe

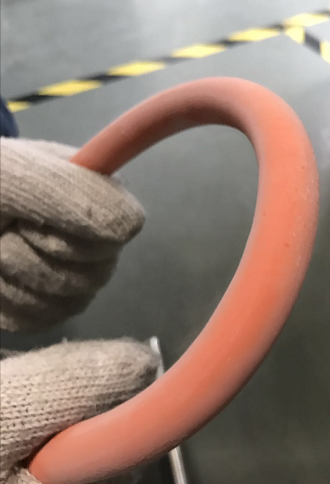

13

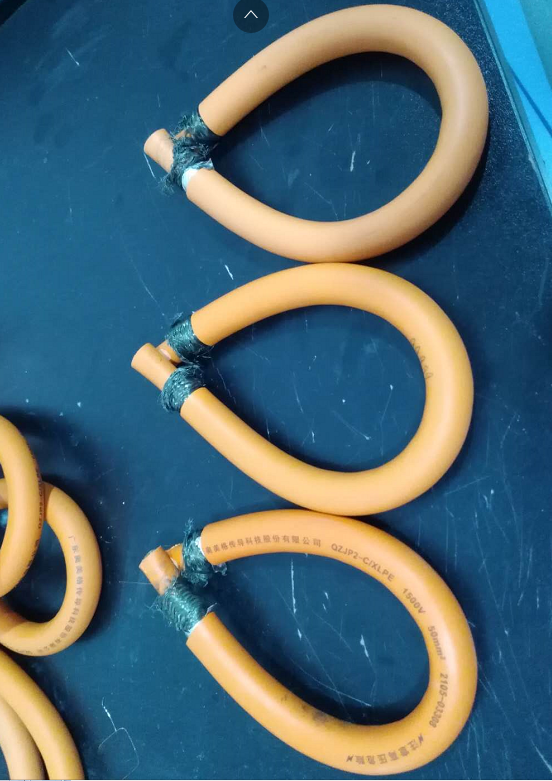

Invecchiamento a breve termine 175℃*240H


Invecchiamento a breve termine 175℃*240H    Invecchiamento a breve termine 175℃*240H

....

Posizionato a 175 per 240 ore, alta temperatura a breve termine, nessun cambiamento nel cavo




14

Sovraccarico termico: 200℃*6H



Sovraccarico termico: 200℃*6H

Sovraccarico termico: 200℃*6H

....

Nell'ambiente di 200℃, il cavo è sovraccarico per 6 ore, come si può vedere dalla figura seguente (dopo il test), il cavo non è cambiato.



4in conclusione


Attraverso i test di cui sopra, i cavi OMG sono sempre mantenuti così come sono nella massima misura in vari ambienti e non vi è alcun cambiamento enorme nella capacità di utilizzare i cavi, in modo che i cavi possano resistere all'uso di vari tipi di ambienti.
